煤炭化驗(yàn)必備知識：灰熔點(diǎn)測試方法與步驟
2024-05-11
煤炭化驗(yàn)灰熔點(diǎn)是煤炭質(zhì)量分析的重要一環(huán)，它直接關(guān)系到煤炭的燃燒特性、污染物排放以及利用效率。因此，掌握正確的灰熔點(diǎn)化驗(yàn)方法對于煤炭生產(chǎn)和使用單位來說至關(guān)重要。鶴壁華諾煤檢儀器小編將詳細(xì)介紹煤炭化驗(yàn)灰熔點(diǎn)的步驟和注意事項(xiàng)，幫助讀者更好地理解和應(yīng)用這一技術(shù)。
首先，我們需要了解什么是灰熔點(diǎn)?；胰埸c(diǎn)是指煤炭中的灰分在高溫條件下開始變形、軟化和熔融的溫度點(diǎn)。這些溫度點(diǎn)能夠反映出煤炭中灰分的化學(xué)成分和熔融特性，進(jìn)而影響到煤炭的燃燒效率和環(huán)境污染程度。
煤炭化驗(yàn)灰熔點(diǎn)的測定通常涉及以下步驟：
1.灰樣制備：利用工業(yè)分析方法中的慢灰來加工灰樣，取至少3~5克灰樣，用瑪瑙研體研磨，并密封保存。
2.灰錐制備：將5克糊精溶于100毫升蒸餾水中，用其溶液1~2點(diǎn)滴入煤灰上，充分?jǐn)嚢钃胶?。利用灰錐模版和小刀將煤灰與糊精混合物制成灰錐，然后放在玻璃上風(fēng)干備用。
3.灰錐安裝：把干燥后的灰錐放在灰錐板的三角槽中，可以使用氧化鎂沾下以確?；义F穩(wěn)定。
4.氣氛控制：在鋼玉舟內(nèi)放入和標(biāo)定一樣質(zhì)量的石墨或者無煙煤（石墨的重量應(yīng)是在灰熔點(diǎn)標(biāo)定達(dá)標(biāo)所需石墨的重量）。
5.加熱與觀察：將鋼玉舟推入爐體，使灰錐正好在熱電偶下方。擰緊爐體螺絲蓋，打開儀器電源，啟動加熱程序。在溫度達(dá)到900度以前，可以不必特別觀察；但溫度超過900度后，需要帶上墨鏡觀察爐體內(nèi)灰錐的變化。

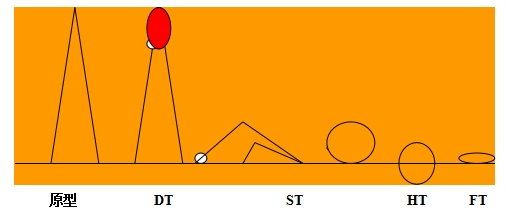

6.記錄數(shù)據(jù)：在觀察過程中，記錄四個(gè)特征溫度：變形溫度（DT，原稱T1）、軟化溫度（ST，原稱T2）、半球溫度（HT）和流動溫度（FT，原稱T3）。在灰熔融性的四個(gè)指標(biāo)中，最常用的是軟化溫度，即ST(T2)。
⑴.變形溫度（DT）灰錐尖端或棱開始變圓或彎曲時(shí)的溫度
⑵.軟化溫度（ST）灰錐彎曲至錐類觸及托板或灰錐變成球形的溫度
⑶.半球溫度（HT）灰錐形近似半圓形，即高約等于低長的一半時(shí)的溫度
⑷.流動溫度（FT）灰錐溶化展開成高度在1.5mm以下的薄層時(shí)的溫度。
7.結(jié)束試驗(yàn)：當(dāng)觀察到流動溫度或溫度達(dá)到1500度時(shí)，切斷電源，結(jié)束試驗(yàn)。
請注意，這些步驟可能因具體設(shè)備和操作程序的不同而有所差異。在進(jìn)行灰熔點(diǎn)測定時(shí)，應(yīng)嚴(yán)格遵守相關(guān)操作規(guī)程和安全要求，確保試驗(yàn)的準(zhǔn)確性和安全性。
在進(jìn)行煤炭化驗(yàn)灰熔點(diǎn)的過程中，還需要注意以下幾點(diǎn)
1.灰樣制備過程中應(yīng)保證煤樣的代表性，避免混入雜質(zhì)或改變煤樣的成分。
2.灰錐制備時(shí)應(yīng)確?；义F的大小、形狀和重量符合標(biāo)準(zhǔn)要求，以保證測定結(jié)果的準(zhǔn)確性。
3.在灰熔點(diǎn)測定過程中，應(yīng)嚴(yán)格控制儀器的溫度和氣氛控制參數(shù)，以避免對測定結(jié)果產(chǎn)生干擾。
4.在記錄關(guān)鍵數(shù)據(jù)時(shí)，應(yīng)準(zhǔn)確、完整地記錄每個(gè)溫度點(diǎn)的變化情況，以便后續(xù)分析和處理。
5.對于測定結(jié)果的異常值或不符合預(yù)期的情況，應(yīng)進(jìn)行復(fù)驗(yàn)或重新測定，以確保結(jié)果的準(zhǔn)確性和可靠性。
6.要確?；?yàn)設(shè)備的準(zhǔn)確性和可靠性，定期進(jìn)行設(shè)備維護(hù)和校準(zhǔn)。
本文由煤炭化驗(yàn)儀器廠家—鶴壁華諾煤檢儀器分享，希望對大家有所幫助。有什么問題可以在評論區(qū)以及私信留言告訴我們！
銷售一部：0392-2234888/2234666
銷售二部：0392-6668888/6669999
技術(shù)支持：0392-2234777
